Cáp điện: cách chọn tiết diện theo tải và chiều dài

Trong quá trình thiết kế và thi công hệ thống cơ điện MEP cho các công trình công nghiệp và dân dụng, việc tính toán và lựa chọn cáp điện đóng vai trò cốt lõi để đảm bảo hệ thống vận hành an toàn, ổn định và hiệu quả kinh tế. Cáp điện không chỉ đơn thuần là phương tiện truyền tải năng lượng từ nguồn điện đến các thiết bị tiêu thụ mà còn là yếu tố quyết định tuổi thọ của toàn bộ hệ thống kỹ thuật xây dựng. Khi Anh/chị tiến hành lắp đặt hệ thống điện cho nhà xưởng, tòa nhà hay các khu vực có quy mô lớn, việc xác định sai thông số kỹ thuật của dây dẫn có thể dẫn đến hậu quả nghiêm trọng như quá nhiệt, sụt áp vượt mức cho phép, gây thất thoát năng lượng hoặc thậm chí là sự cố cháy nổ nguy hiểm.

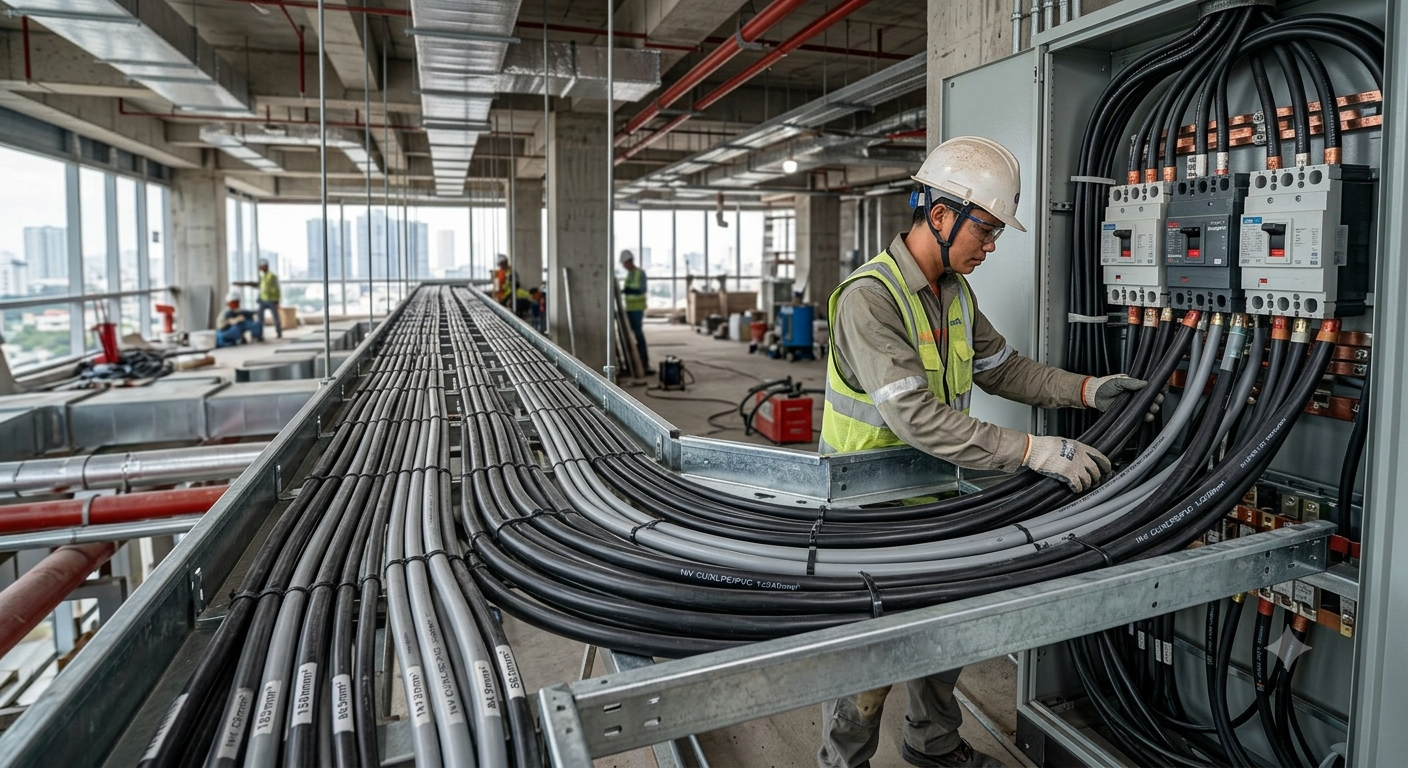

Tầm quan trọng của việc chọn đúng tiết diện cáp điện theo tải và chiều dài

Để hệ thống điện hoạt động bền bỉ, mỗi tuyến cáp cần phải đáp ứng các tiêu chuẩn kỹ thuật khắt khe về khả năng chịu tải dòng điện và giới hạn sụt áp trên đường dây. Nhiều kỹ sư và chủ đầu tư thường chỉ chú ý đến công suất của thiết bị tiêu thụ mà quên mất rằng chiều dài của đường cáp cũng là một biến số quan trọng không kém. Khi dòng điện chạy qua một dây dẫn có chiều dài lớn, hiện tượng điện trở đường dây sẽ gây ra sự sụt giảm điện áp đáng kể ở cuối nguồn. Nếu tiết diện cáp quá nhỏ so với chiều dài thực tế, thiết bị ở cuối tuyến sẽ không nhận đủ điện áp định mức, dẫn đến hiện tượng sụt áp, giảm hiệu suất hoạt động, động cơ bị ì ạch hoặc tự ngắt bảo vệ. Ngược lại, nếu chọn tiết diện quá lớn để dự phòng một cách cảm tính mà không qua tính toán kỹ lưỡng, chi phí đầu tư ban đầu cho vật tư sẽ bị đẩy lên rất cao, gây lãng phí không cần thiết cho ngân sách dự án. Do đó, việc nắm vững phương pháp chọn cáp điện dựa trên sự kết hợp hài hòa giữa dòng điện làm việc cho phép và độ sụt áp cho phép theo chiều dài là kỹ năng không thể thiếu đối với đội ngũ kỹ thuật trong ngành.

Nguyên lý kỹ thuật ảnh hưởng đến khả năng truyền tải của dây dẫn

Mọi vật liệu dẫn điện như đồng hoặc nhôm đều có điện trở suất nhất định. Khi dòng điện chạy qua, một phần năng lượng điện sẽ bị tiêu hao dưới dạng nhiệt năng do điện trở của dây dẫn gây ra. Công suất tỏa nhiệt này tỷ lệ thuận với bình phương dòng điện và điện trở của cáp, trong khi điện trở lại tỷ lệ thuận với chiều dài và tỷ lệ nghịch với tiết diện dây. Điều này có nghĩa là cáp càng dài thì điện trở càng lớn, và tiết diện cáp càng nhỏ thì mức độ cản trở dòng điện càng cao. Trong thực tế thi công cơ điện, nếu nhiệt độ sinh ra trong quá trình vận hành liên tục vượt quá giới hạn cho phép của lớp vỏ cách điện (như PVC hay XLPE), lớp cách điện sẽ nhanh chóng bị lão hóa, giòn, nứt và gây ra hiện tượng rò rỉ điện hoặc ngắn mạch. Vì vậy, việc lựa chọn tiết diện cáp phải tuân thủ nghiêm ngặt các định luật vật lý cơ bản để kiểm soát nhiệt độ vận hành và mức sụt áp trong giới hạn an toàn của tiêu chuẩn kỹ thuật.

Những rủi ro thường gặp khi lựa chọn sai thông số cáp điện

Việc đánh giá thiếu chính xác tải trọng hoặc bỏ qua yếu tố chiều dài đường dây thường dẫn đến nhiều hệ lụy phức tạp trong suốt quá trình vận hành hệ thống. Một trong những rủi ro phổ biến nhất là hiện tượng quá tải nhiệt âm thầm diễn ra bên trong các máng cáp hoặc ống luồn ngầm, làm tăng nguy cơ xảy ra sự cố cháy nổ PCCC ngoài ý muốn. Bên cạnh đó, tình trạng sụt áp kéo dài khiến các thiết bị điện tử nhạy cảm, hệ thống điều hòa không khí HVAC hay hệ thống chiếu sáng hoạt động chập chờn, nhanh hỏng hóc và tiêu tốn nhiều điện năng hơn mức bình thường. Những lỗi kỹ thuật này không chỉ làm gián đoạn hoạt động sản xuất kinh doanh của doanh nghiệp mà còn tốn kém rất nhiều chi phí để sửa chữa, thay thế và bảo trì MEP định kỳ sau này.

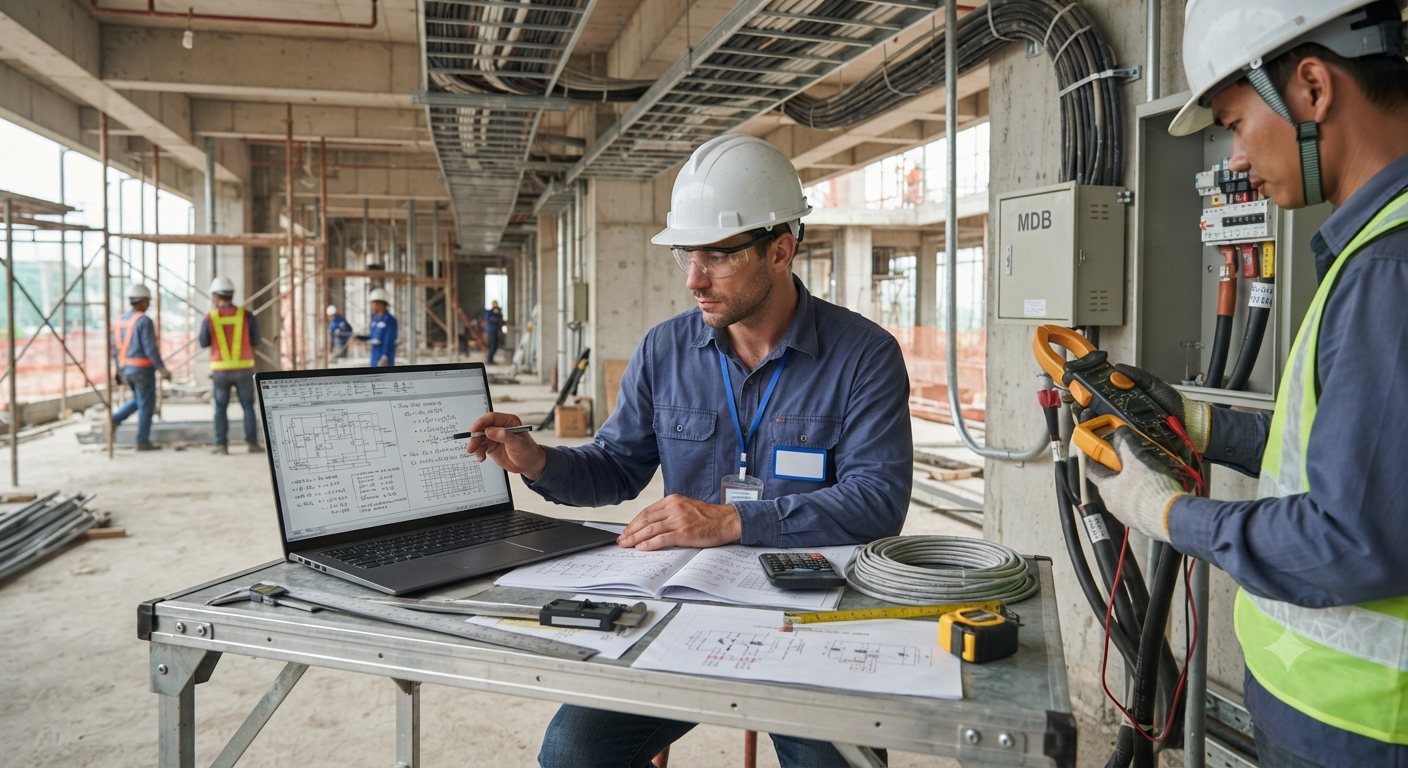

Quy trình tính toán và lựa chọn tiết diện cáp điện thực tế

Quá trình xác định tiết diện cáp điện phù hợp đòi hỏi sự tuân thủ các bước tính toán logic dựa trên thông số kỹ thuật thực tế của công trình. Để bắt đầu, Anh/chị cần thu thập đầy đủ các dữ liệu đầu vào bao gồm tổng công suất tiêu thụ của phụ tải, hệ số công suất, điện áp định mức của hệ thống, chiều dài thực tế từ nguồn cấp đến thiết bị, cũng như điều kiện môi trường lắp đặt như nhiệt độ xung quanh và phương pháp đi dây. Việc thiếu sót bất kỳ thông số nào trong số này cũng có thể dẫn đến kết quả tính toán bị sai lệch và ảnh hưởng đến chất lượng chung của toàn bộ hệ thống điện trong công trình.

Xác định dòng điện định mức dựa trên công suất phụ tải

Bước đầu tiên và quan trọng nhất trong phương pháp chọn tiết diện cáp là tính toán chính xác dòng điện làm việc lớn nhất chạy qua dây dẫn. Đối với hệ thống điện xoay chiều ba pha thường dùng trong các nhà xưởng công nghiệp hoặc tòa nhà thương mại, dòng điện định mức được tính toán thông qua công suất tác dụng, điện áp dây và hệ số công suất của phụ tải. Sau khi có được giá trị dòng điện định mức, Anh/chị cần tra cứu bảng thông số kỹ thuật do nhà sản xuất cáp cung cấp hoặc các tiêu chuẩn kỹ thuật hiện hành để tìm ra loại cáp có dòng điện cho phép lớn hơn dòng điện tính toán. Tuy nhiên, giá trị này mới chỉ đáp ứng được điều kiện về khả năng chịu tải dòng điện ở điều kiện chuẩn, chưa xét đến yếu tố chiều dài đường dây và các hệ số hiệu chỉnh theo nhiệt độ môi trường.

Tính toán hiệu chỉnh theo điều kiện môi trường và chiều dài đường dây

Sau khi đã chọn được tiết diện sơ bộ dựa vào dòng điện tải, bước tiếp theo là kiểm tra độ sụt áp trên toàn bộ chiều dài tuyến cáp. Độ sụt áp cho phép đối với lưới điện động lực thông thường thường được khuyến nghị không vượt quá phần trăm nhất định so với điện áp định mức để đảm bảo thiết bị hoạt động ổn định. Công thức tính sụt áp phụ thuộc vào dòng điện tải, điện trở và điện kháng của dây dẫn, cùng với chiều dài tuyến cáp. Nếu kết quả tính toán cho thấy độ sụt áp vượt quá giới hạn cho phép, Anh/chị bắt buộc phải tăng tiết diện cáp lên một cấp hoặc nhiều cấp so với tính toán ban đầu cho đến khi thỏa mãn cả hai tiêu chí về khả năng chịu tải lẫn giới hạn sụt áp. Ngoài ra, cần lưu ý áp dụng các hệ số hiệu chỉnh khi cáp được chôn ngầm dưới đất, đi trong ống nhựa, hoặc lắp đặt ở những nơi có nhiệt độ môi trường cao để đảm bảo cáp không bị quá nhiệt trong quá trình vận hành dài hạn.

Câu hỏi thường gặp về việc chọn tiết diện cáp điện

Quá trình thiết kế và thi công hệ thống điện luôn đòi hỏi sự chính xác cao, và dưới đây là những giải đáp cho các thắc mắc phổ biến nhất mà các kỹ sư thường gặp khi lựa chọn cáp điện.

Tại sao cùng một công suất tải nhưng chiều dài cáp lớn lại đòi hỏi tiết diện lớn hơn?

Chiều dài cáp lớn làm tăng tổng điện trở của toàn bộ đường dây. Theo định luật Ohm, điện trở lớn sẽ làm gia tăng độ sụt áp và sinh ra nhiều nhiệt lượng hơn trên đường truyền tải. Do đó, để giữ mức sụt áp nằm trong giới hạn an toàn và tránh sụt áp ảnh hưởng đến thiết bị cuối nguồn, việc tăng tiết diện cáp là giải pháp kỹ thuật bắt buộc nhằm làm giảm điện trở tổng thể của dây dẫn.

Làm thế nào để biết cáp điện đang chọn có đáp ứng đủ điều kiện nhiệt độ môi trường không?

Anh/chị cần tham khảo các hệ số hiệu chỉnh dòng điện cho phép ứng với từng phương pháp lắp đặt thực tế như đi nổi, đi trong ống, treo trên không hay chôn ngầm, kết hợp với nhiệt độ thực tế tại khu vực thi công. Nếu môi trường có nhiệt độ cao hơn tiêu chuẩn chuẩn bị, khả năng tản nhiệt của cáp giảm đi, đòi hỏi phải nhân dòng điện tính toán với hệ số hiệu chỉnh tương ứng để chọn tiết diện chính xác.

Có nên chọn cáp điện có tiết diện lớn hơn nhiều lần để dự phòng mở rộng tương lai không?

Việc dự phòng khả năng mở rộng phụ tải trong tương lai là một tư duy thiết kế kỹ thuật hợp lý. Tuy nhiên, Anh/chị chỉ nên chọn lớn hơn từ một đến hai cấp tiết diện dựa trên kế hoạch phát triển thực tế của công trình. Việc chọn tiết diện quá lớn một cách cảm tính sẽ làm tăng chi phí đầu tư vật tư ban đầu và đôi khi gây khó khăn trong công tác uốn nắn, đấu nối vào các thiết bị đóng cắt.

Những lưu ý quan trọng khi thi công và lắp đặt hệ thống cáp điện

Quá trình lắp đặt cáp điện đòi hỏi sự tuân thủ nghiêm ngặt các quy trình kỹ thuật để đảm bảo an toàn điện và độ bền cho toàn bộ hệ thống cơ điện MEP. Khi kéo rải cáp, cần tránh làm trầy xước lớp vỏ bảo vệ bên ngoài, đồng thời tuân thủ bán kính uốn cong tối thiểu theo khuyến cáo của nhà sản xuất để không làm gãy gập ruột dẫn bên trong. Các đầu nối cáp phải được ép cosse chắc chắn, sử dụng đúng dụng cụ chuyên dụng và bọc cách nhiệt kỹ càng để tránh hiện tượng tiếp xúc kém gây phát nhiệt cục bộ tại các điểm đấu nối. Việc kiểm tra điện trở cách điện bằng đồng hồ Megger trước khi đóng điện vận hành là bước kiểm tra cuối cùng không thể bỏ qua để xác nhận toàn bộ đường cáp đạt tiêu chuẩn an toàn kỹ thuật, sẵn sàng bàn giao và đưa hệ thống vào khai thác ổn định.
